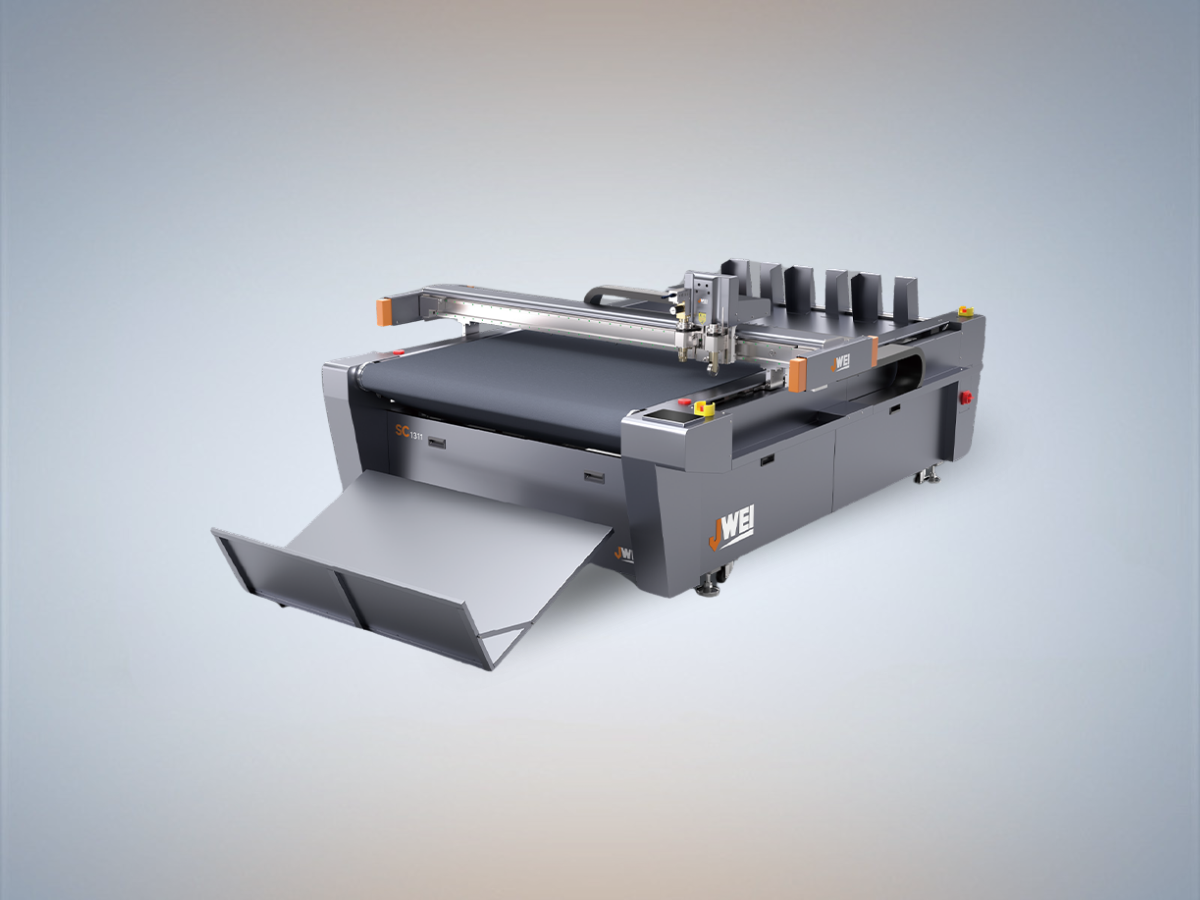

JWEI SC1311 – inteligentny automatyczny system podawania, cięcia i odbioru

JWEI SC1311 Feeding & Cutting & Collecting to zintegrowany automatyczny system cyfrowego cięcia przeznaczony do próbkowania, produkcji małoseryjnej oraz elastycznego przetwarzania różnych materiałów.

System łączy automatyczne podawanie materiału, precyzyjne cięcie oraz automatyczny odbiór gotowych elementów. Dzięki zintegrowanemu workflow SC1311 pozwala ograniczyć ręczną obsługę materiału i usprawnić organizację procesu produkcyjnego.

Maksymalna prędkość cięcia wynosi do 1800 mm/s*, maksymalna grubość cięcia do 30 mm*, a efektywny obszar cięcia wynosi 1300 × 1100 mm.

Automatyczne podawanie, cięcie i odbiór

SC1311 integruje trzy etapy procesu produkcyjnego – podawanie materiału, cięcie oraz odbiór gotowych elementów.

Automatyczny system podawania transportuje materiał do obszaru roboczego, gdzie jest on precyzyjnie cięty zgodnie z przygotowanym projektem. Po zakończeniu cięcia materiał jest kierowany do strefy odbioru.

Takie rozwiązanie jest szczególnie przydatne podczas próbkowania i produkcji małoseryjnej, gdzie ważna jest szybka zmiana zadań i ograniczenie ręcznej obsługi.

Inteligentny system sterowania

SC1311 wykorzystuje opracowany przez JWEI system sterowania, który umożliwia osiągnięcie maksymalnej prędkości cięcia do 1800 mm/s*.

System został zaprojektowany do precyzyjnego sterowania ruchem głowicy tnącej oraz synchronizacji procesu podawania i cięcia.

Wielofunkcyjna głowica narzędziowa

Wielofunkcyjna głowica SC1311 umożliwia łatwą wymianę różnych głowic i narzędzi.

System może realizować różne procesy obróbki, w tym:

• cięcie oscylacyjne,
• cięcie przelotowe,
• cięcie kiss-cut,
• bigowanie,
• kreślenie,
• pozycjonowanie laserowe,
• precyzyjne pozycjonowanie za pomocą kamery,
• grawerowanie,
• frezowanie.

Dzięki wymiennym narzędziom jedna maszyna może być dostosowana do różnych materiałów i zastosowań.

Łatwa wymiana narzędzi

Konstrukcja systemu pozwala na szybką zmianę różnych głowic i narzędzi.

Do dyspozycji są różne ostrza tnące, koła bigujące o różnych rozmiarach oraz narzędzia kreślące.

Pozwala to dostosować konfigurację maszyny do konkretnego materiału oraz rodzaju wykonywanej operacji.

Pozycjonowanie laserowe i kamera

SC1311 obsługuje pozycjonowanie laserowe oraz precyzyjną rejestrację za pomocą kamery.

Rozwiązania te wspierają dokładne pozycjonowanie materiału i umożliwiają automatyczne dopasowanie procesu cięcia do przygotowanego projektu.

System bezpieczeństwa

Maszyna wyposażona jest w czujnik podczerwieni, który zapewnia szybką reakcję systemu bezpieczeństwa.

Rozwiązanie zostało zaprojektowane w celu zwiększenia bezpieczeństwa operatora podczas pracy maszyny.

Mocowanie próżniowe

Materiał jest stabilizowany za pomocą podciśnienia.

System vacuum absorption pomaga utrzymać materiał w odpowiedniej pozycji podczas procesu cięcia, zapewniając stabilne warunki pracy głowicy tnącej.

Wysoka precyzja

SC1311 oferuje powtarzalność na poziomie ±0,05 mm oraz rozdzielczość serwo ±0,01 mm.

Połączenie precyzyjnego systemu napędowego, prowadnic liniowych i synchronizowanego transportu materiału pozwala uzyskać stabilne rezultaty podczas produkcji.

System napędowy

SC1311 wykorzystuje wysokiej klasy cyfrowy serwomotor, importowane prowadnice liniowe, pas synchroniczny oraz śrubę napędową.

System napędowy zapewnia precyzyjną kontrolę ruchu głowicy oraz płynną pracę podczas cięcia.

Zastosowanie

JWEI SC1311 jest przeznaczony przede wszystkim do:

• próbkowania,
• produkcji małoseryjnej,
• produkcji opakowań,
• reklamy i oznakowania,
• produkcji materiałów POS,
• przetwarzania kartonu i tektury,
• obróbki materiałów piankowych,
• produkcji elementów z płyt komórkowych,
• wykonywania rowków i bigowania.

Materiały

SC1311 może być stosowany do obróbki materiałów takich jak:

• karton,
• tektura falista,
• szara tektura,
• PVC,
• PET,
• EPE,
• EVA,
• płyty komórkowe,
• płyty honeycomb,
• materiały flexo,
• oraz inne materiały odpowiednie do cięcia mechanicznego.

Przykładowe zastosowania

System może być wykorzystywany między innymi do:

• cięcia materiałów piankowych o grubości do 30 mm,
• wykonywania rowków 45° w szarej tekturze,
• wykonywania rowków 45° w płytach komórkowych,
• cięcia tektury falistej.

Electric Oscillating Tool

Elektryczny nóż oscylacyjny wyposażony jest w wysokoczęstotliwościowy silnik Maxon osiągający do 18 000 obr./min oraz specjalnie wykonane hartowane ostrza z węglika wolframu.

Narzędzie umożliwia szybkie cięcie twardszych i grubszych materiałów, takich jak tektura falista, płyty komórkowe, KT board oraz materiały piankowe.

Universal Cutting Tool

Universal Cutting Tool jest przeznaczony do materiałów o grubości do 5 mm.

W przypadku odpowiednich materiałów umożliwia szybsze cięcie w porównaniu z narzędziem oscylacyjnym.

V-CUT Tool For Grey Board

Narzędzie V-CUT przeznaczone do wykonywania rowków w szarej tekturze.

Kąt rowkowania można regulować w zakresie od 0° do 135°.

V-CUT Tool For Multi-angle

Narzędzie umożliwia wykonywanie rowków w materiałach takich jak płyty komórkowe i KT board pod kątem od 0° do 120°.

V-CUT Tool For Photo Frame

Narzędzie przeznaczone do precyzyjnego rowkowania kartonu.

Posiada konstrukcję z dopasowaniem do powierzchni oraz zabezpieczeniem przed przebiciem materiału.

Electric Foam Cutting Tool

Elektryczne narzędzie do cięcia pianki posiada skok drgań 2 mm i jest przeznaczone do cięcia materiałów piankowych o grubości do 50 mm, takich jak EPP, pearl cotton, EVA foam i gąbka.

Specyfikacja techniczna

• Wartość jest określana na podstawie konkretnych materiałów w rzeczywistym zastosowaniu.
